마샬 액톤 2 보드 침수 고장 수리 작업





안녕하세요~~ 마샬 스피커 수리 전문 배터리프로 입니다.

오늘 고장은 액톤2입니다.



고객이 정확한 고장 원인을 이야기 하지 않고 안된다고 보내오셨는데요.



정확한 증상을 보니 수분이 유입이 된듯 합니다.

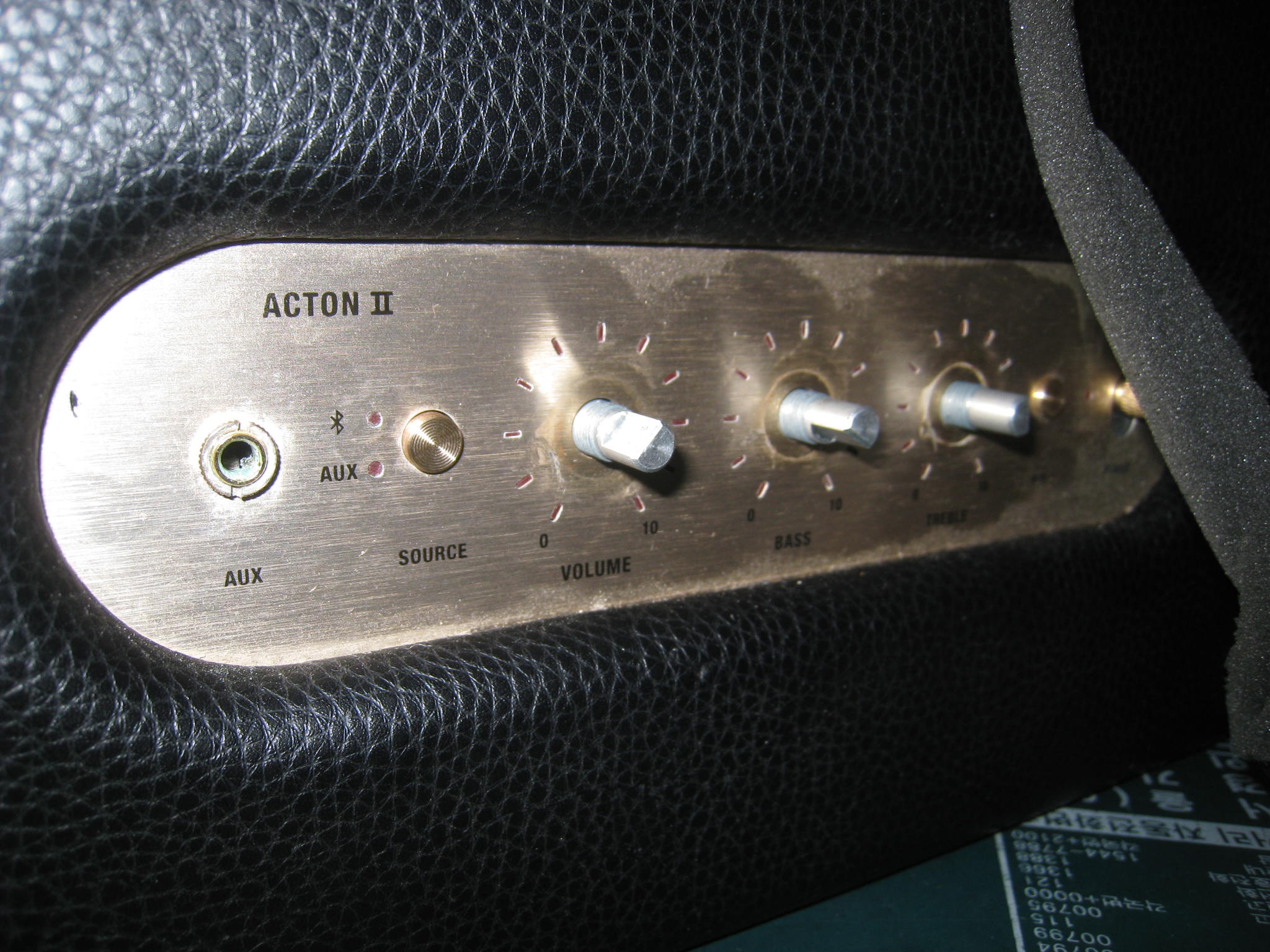

분해를 해보니 정확하게는 상단으로 우유를 흘렸네요.

물도 PCB를 부식 시키지만 빨리 말리면 큰 데미지는 없을수도 있는데요.



당분이나 우유등은 PCB의 패턴을 망가 뜨립니다.

이번에도 우유로 인해서 PCB 동판이 부식되어

죄다 일어났네요.

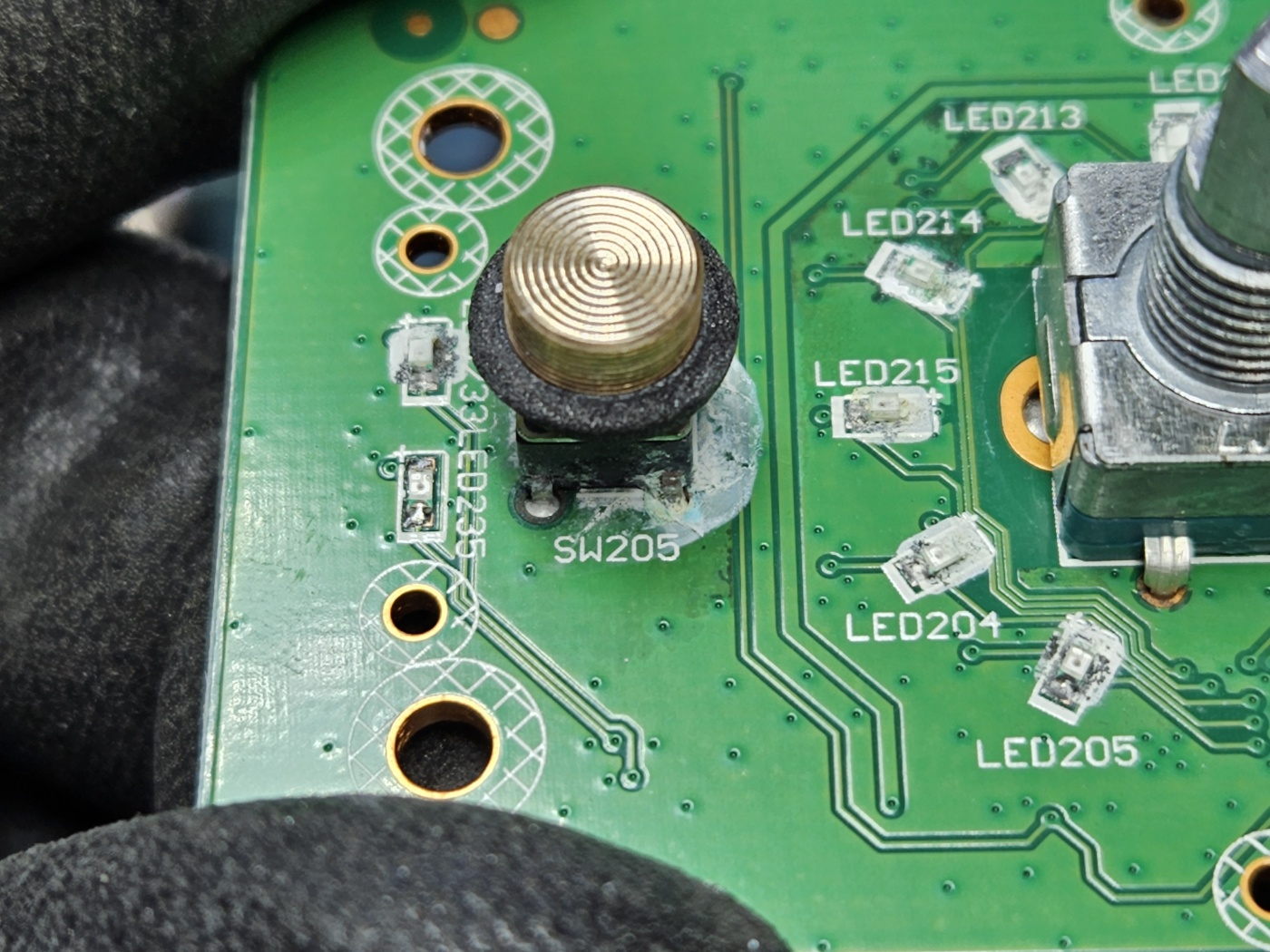

우유가 뭍은 부분은 모두 하얗게 변했는데요.

아래 동판은 거의 부식이 되어 있습니다.



제일 안좋은 상태인데요.









동판이 부식이 되었기 때문에

LED 부품을 갈아도 납땜이 불가능 한경우가 많습니다.

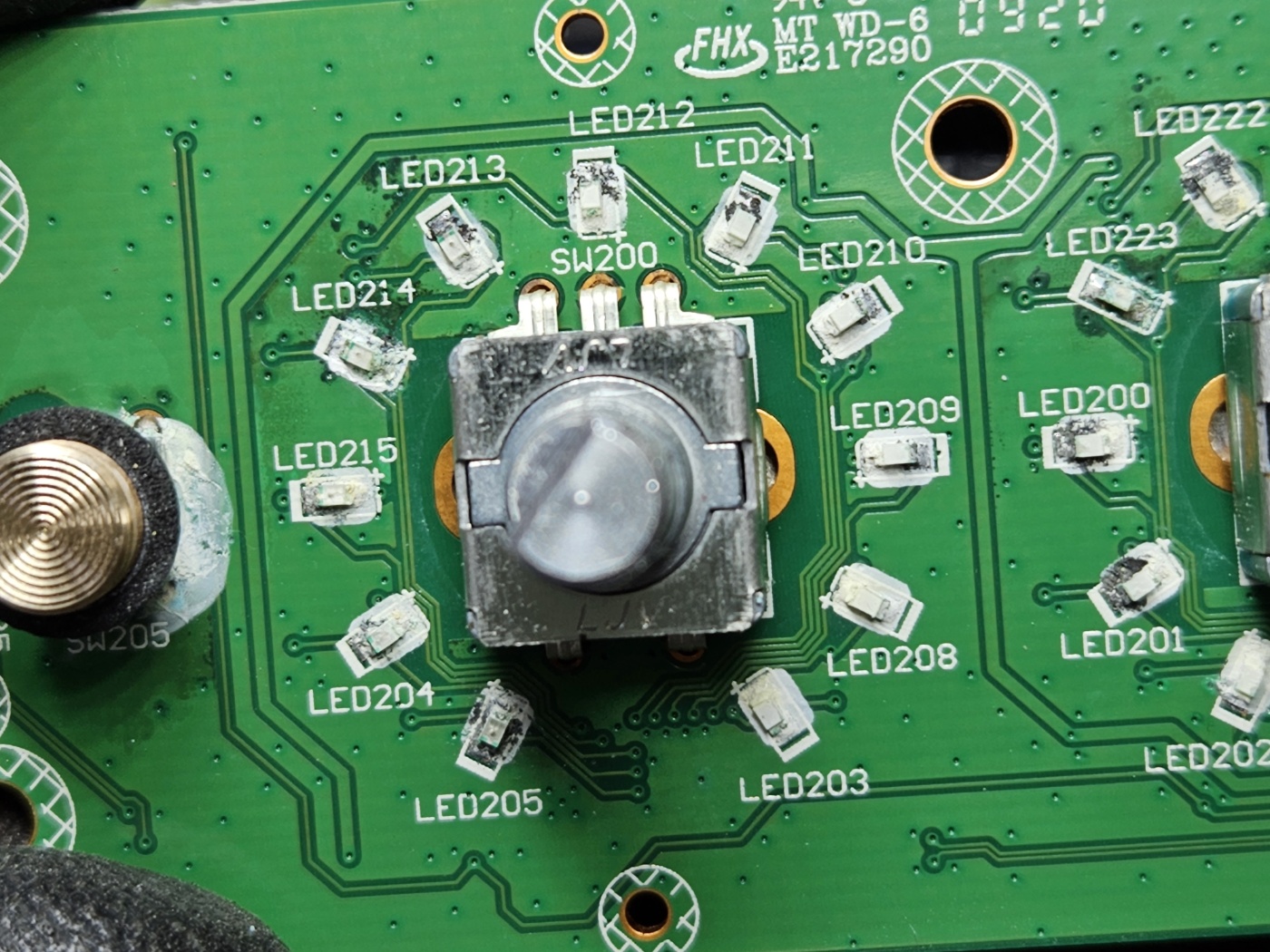

사진으로도 동판 상태가 좋지 않은것을 알수 있습니다.

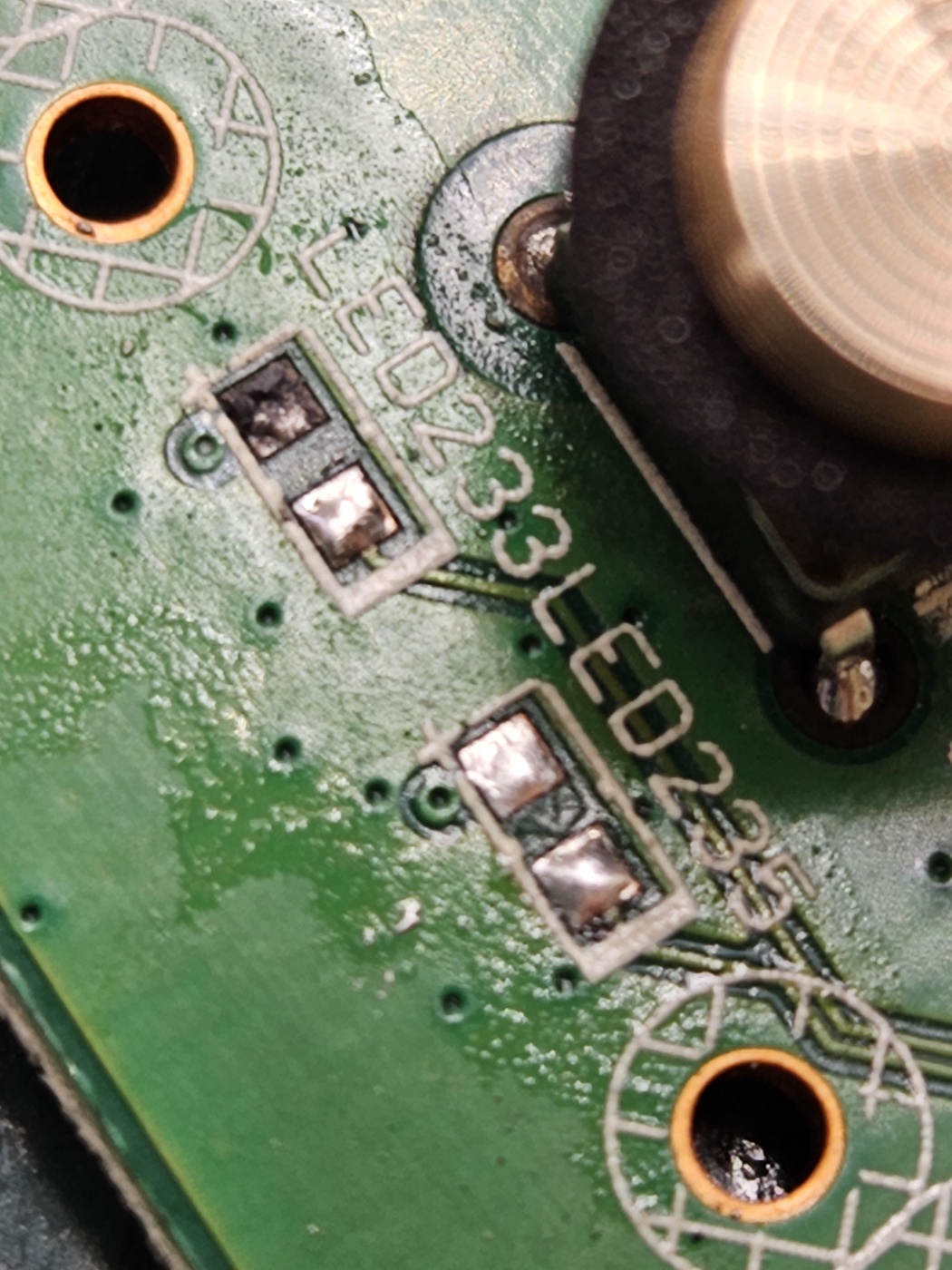

확대를 해보면 더 잘알수 있습니다.

납이 뭍어야 하는 부분이 부식되어 검게변해 있습니다.



납은 동판등에 뭍어야만 제대로 붙을수 있습니다.

저런 상태에는 납이 묻지 않습니다.



정말 어렵게 나가버린 LED 칩을 수리 했는데요.

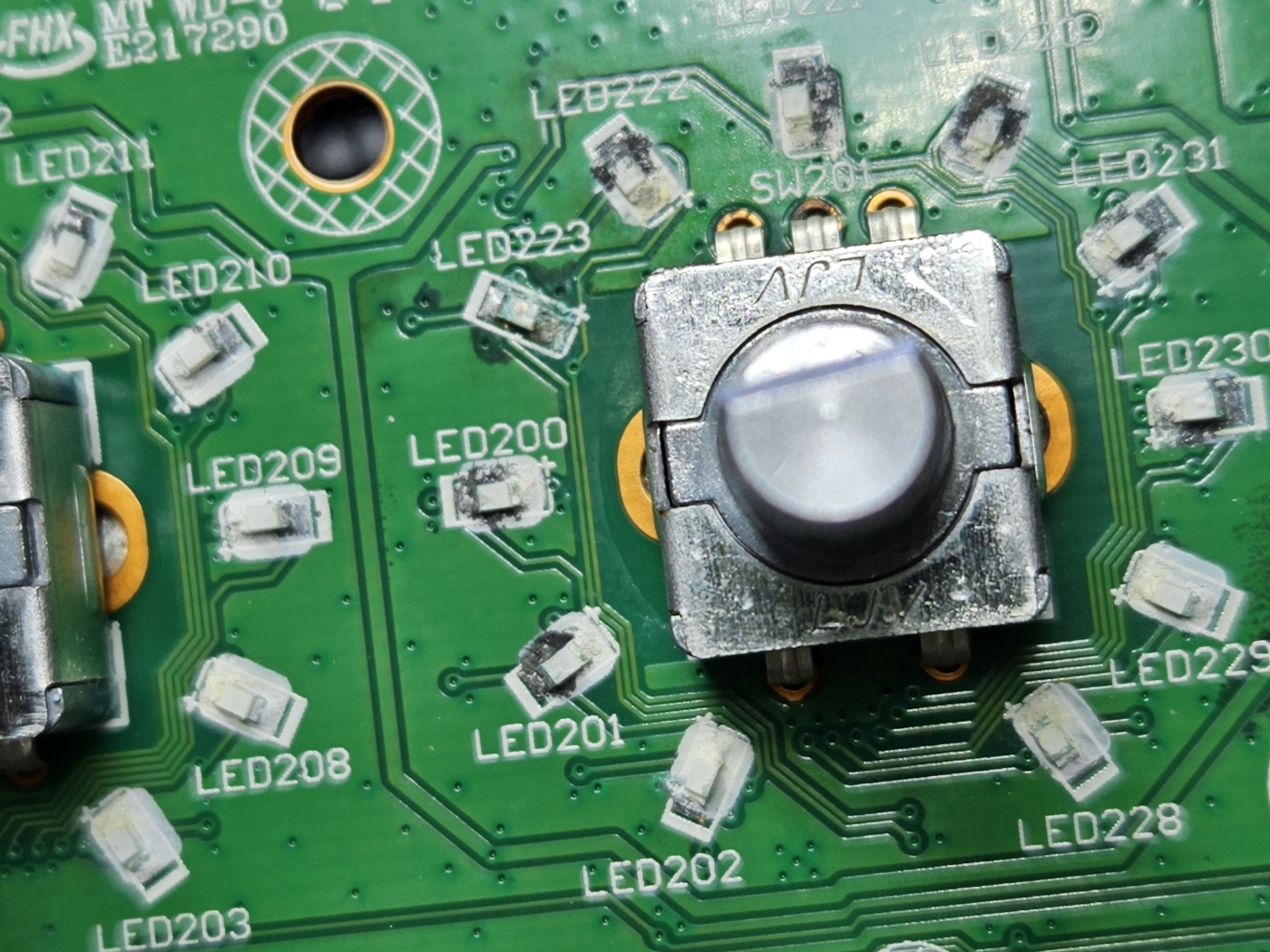

볼륨 레벨을 나타내는 LED는 수리를 포기 해야 했습니다.

수량도 많고 가열을 해서 칩을 떼어내야 하는데

동판이 같이 들고 일어나서 수리 자체가 안되기 때문이었습니다.









다행히 택트 스위치는 교체가 되어 동작은 큰 이상이 없어서

내용을 고객께 전달하고 수리를 마무리 했습니다.





이상 배터리프로 였습니다.
